Pracownia elektrotechniki

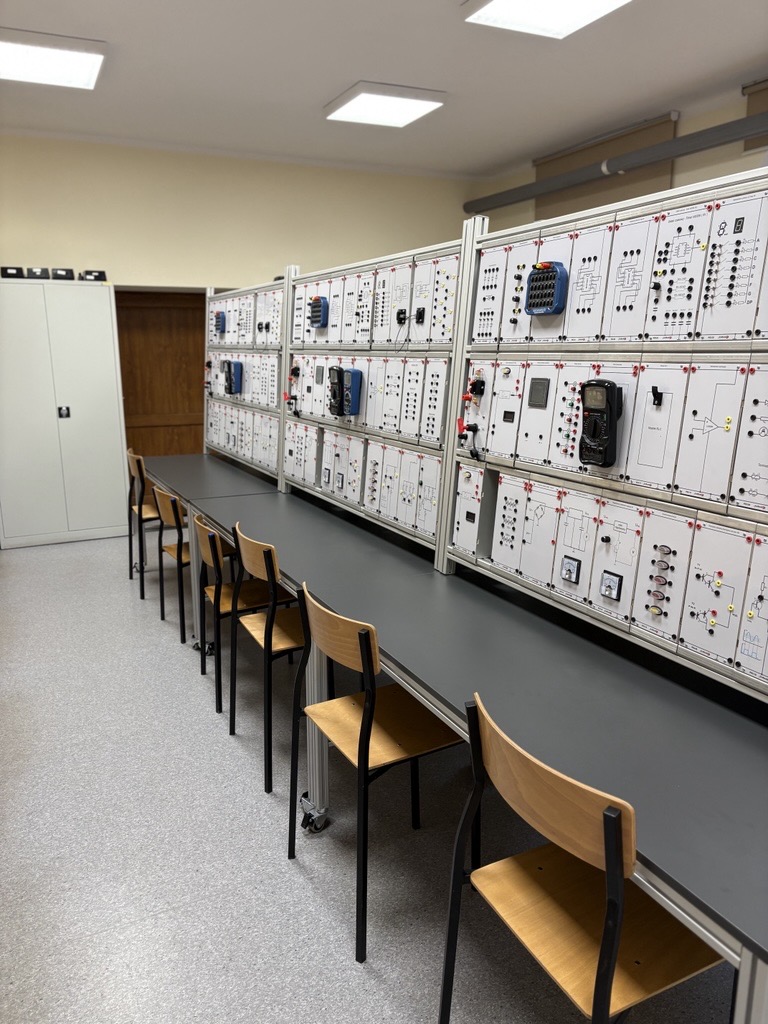

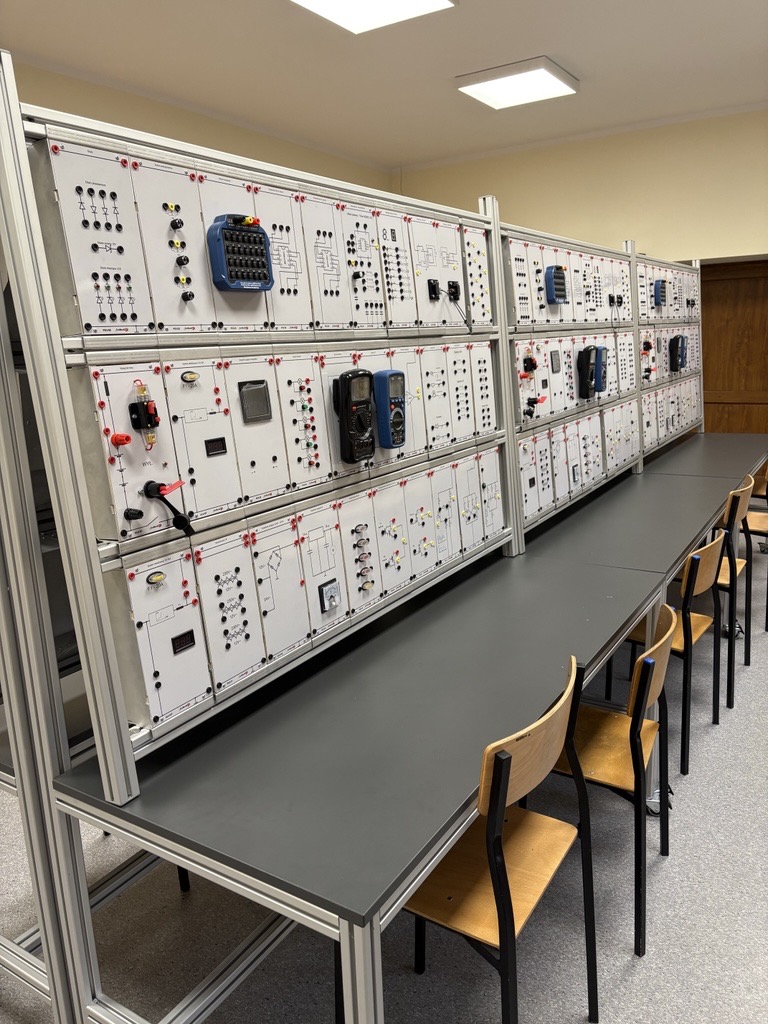

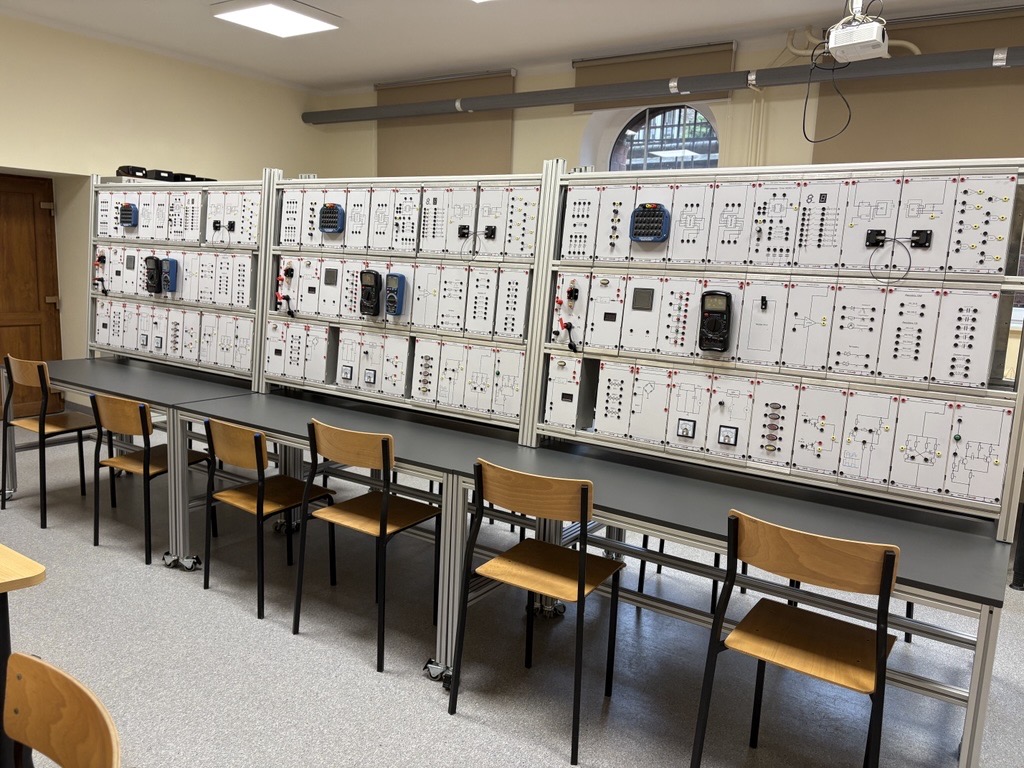

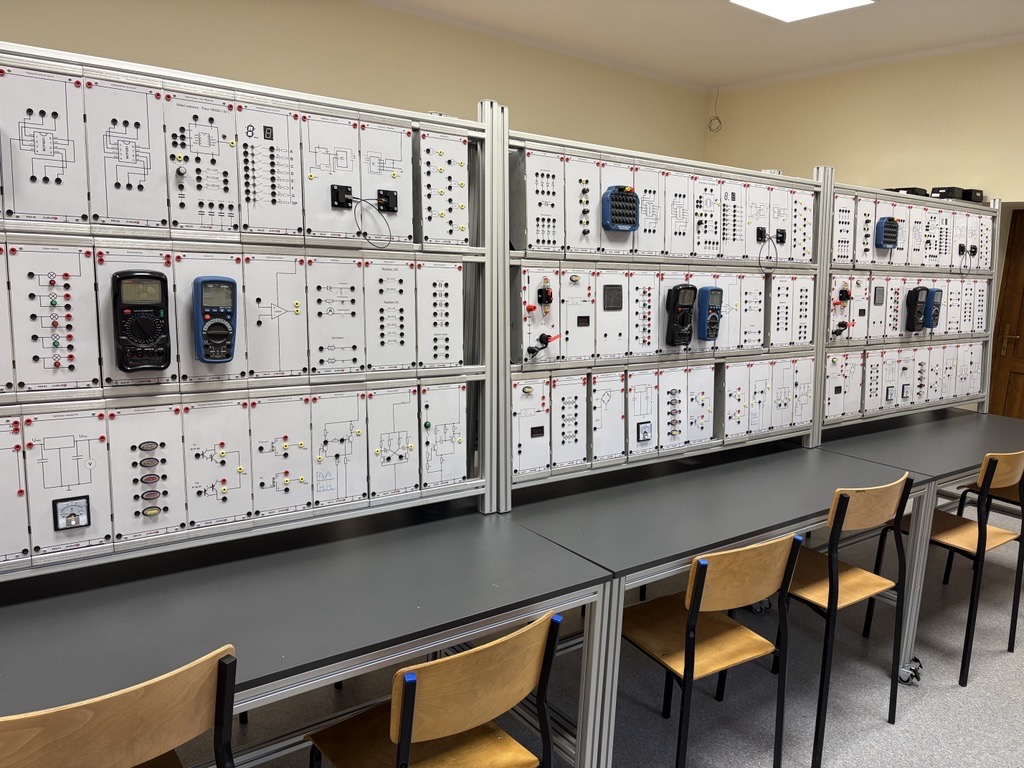

6 zestawów panelowych umożliwiających naukę łączenia i pomiarów podstawowych obwodów prądu stałego i zmiennego, ocenę parametrów podzespołów elektronicznych takich jak: rezystancje, pojemności, indukcyjności, półprzewodników, optoelektroniki oraz podstawowych układów elektroniki analogowej i cyfrowej. Zestawy można dowolnie konfigurować aby wykonać:

• badanie połączenia rezystorów,
• sprawdzanie podstawowych praw elektrotechniki,
• pomiar mocy w obwodach prądu stałego,
• badanie elementów liniowych i nieliniowych,
• pomiar indukcyjności własnej metodą techniczną,
• pomiar indukcyjności własnej metodą rezonansową,
• pomiar pojemności metodą techniczną,
• pomiar pojemności metodą rezonansową,
• pomiar mocy w obwodach prądu przemiennego,
• badanie obwodów szeregowych RLC,
• badanie obwodów równoległych RLC,
• badanie rezonansu napięć.
• badanie rezonansu prądów,
• badanie obwodów 3-fazowych połączonych w gwiazdę i trójkąt,
• badanie transformatora jednofazowego,
• badanie elementów prostowniczych,
• badanie elementów stabilizujących,
• badanie elementów optoelektronicznych,
• badanie tranzystorów,
• badanie układów prostowniczych niesterowanych,
• badanie układów prostowniczych sterowanych,
• badanie zasilaczy,
• badanie stabilizatorów,
• badanie układów wzmacniających,
• badanie funktorów logicznych,
• badanie przerzutników cyfrowych,
• badanie przetworników A/C i C/A.

Elementy wchodzące w skład zestawu:

1. Włącznik zapłonu
2. Moduł pomiarowy
3. Mostek RLC
4. Diodowy wskaźnik napięcia (bargraf)
5. Regulator napięcia stabilizowany 8-12V 5A
6. Zestaw rezystorów 15W
7. Zestaw rezystorów
8. Dekada rezystancyjna
9. Zestaw potencjometrów
10. Czujniki Termistorowe
11. Zestaw kondensatorów
12. Zestaw żarówek
13. Tranzystory bipolarne
14. Tranzystory bipolarne – Darlingtona
15. Tranzystor unipolarny MOSFET z kanałem typu N
16. Zestaw cewek
17. Diody
18. Fotoelementy (fotorezystor, fototranzystor, fotodioda)
19. Światłowody – nadajnik
20. Światłowody – odbiornik
21. Wyświetlacz cyfrowy
22. Bramki logiczne
23. Przetwornik A/D
24. Przetwornik D/A
25. Uniwersalny układ czasowy TIMER 555
26. Układ Schmitta
27. Generator astabilny
28. Generator monostabilny
29. Wzmacniacz operacyjny
30. Autotransformator 24V/2x12V
31. Prostownik mostek Graetza
